  • 【3Dプリント臭い対策】ELEGOOレジン3Dプリンター用 室外排気ダクトを自作してみた結果｜DIY初心者はここで失敗する

    レジン3Dプリンターを使っていると避けて通れないのが「臭い問題」。

    特に室内や賃貸環境だと、換気対策はほぼ必須レベルです。

    今回は前回に続き、「室外側の排気ダクト」を3Dプリンターで自作してみました。

    結論から言うと…

    👉 ダクトを作っただけでは臭いはほぼ改善しませんでした。

    ただし、この失敗から「ちゃんと効く対策」はハッキリ見えたので、そこまで含めて解説します。

    前回のおさらい（室内側ダクト）

    前回は室内側の排気ダクトを作成しましたが、

    • 外へうまく排気できていない
    • 部屋に臭いが残る

    という問題がありました。

    そこで今回は、室外側の排気効率を上げるダクトを作ります。

    室外ダクトを設計（ここでやらかす）

    使用CADは Autodesk Fusion。

    設計自体は慣れているのでサクッと作成。

    ただしここでミス👇

    • 室内側ダクトの径をそのまま使用
    • 室外の規格サイズを未確認

    結果 → 取り付けるとガバガバ

    光造形で印刷（Elegoo Mars Ultra 5）

    使用機材は Elegoo Mars Ultra 5。

    設定はこんな感じ👇

    • レイヤー：0.03mm
    • 初期層露光：45秒
    • 通常露光：2.8秒
    • サポート：ミドル（CituBox）

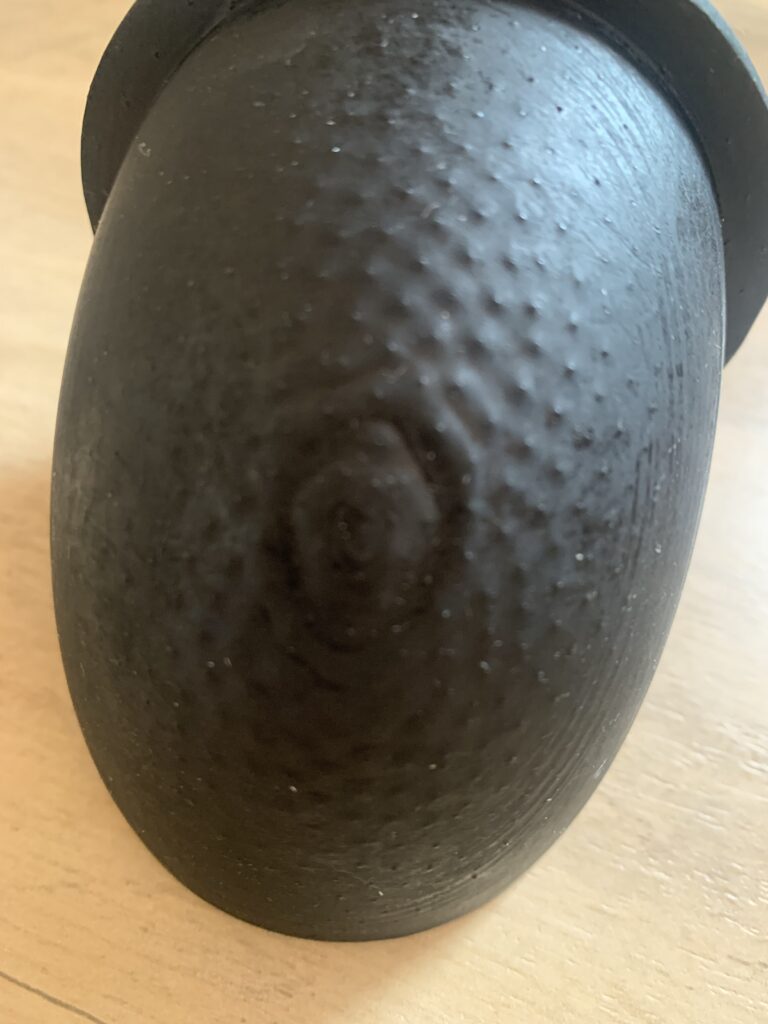

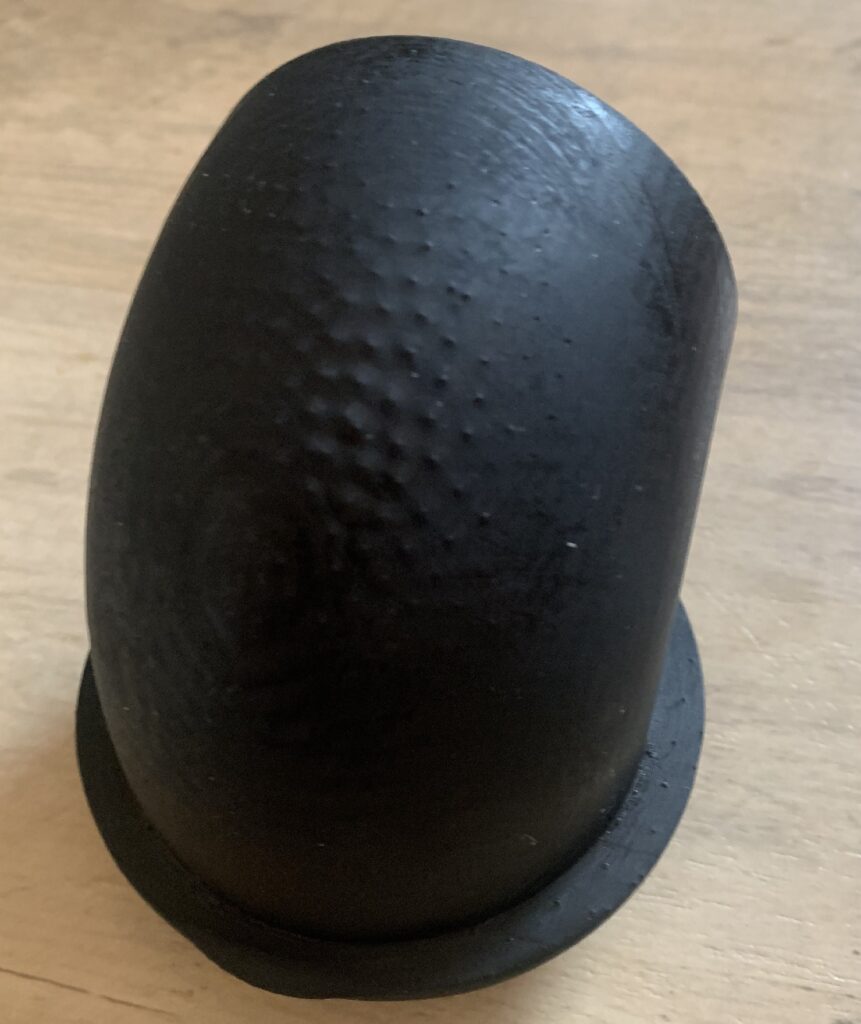

    失敗したくなくて強め設定にした結果…

    • サポート痕が大量
    • R形状が太って変形
    • 見た目がかなり悪い

    👉 ダクトみたいな実用品は光造形と相性悪いです。

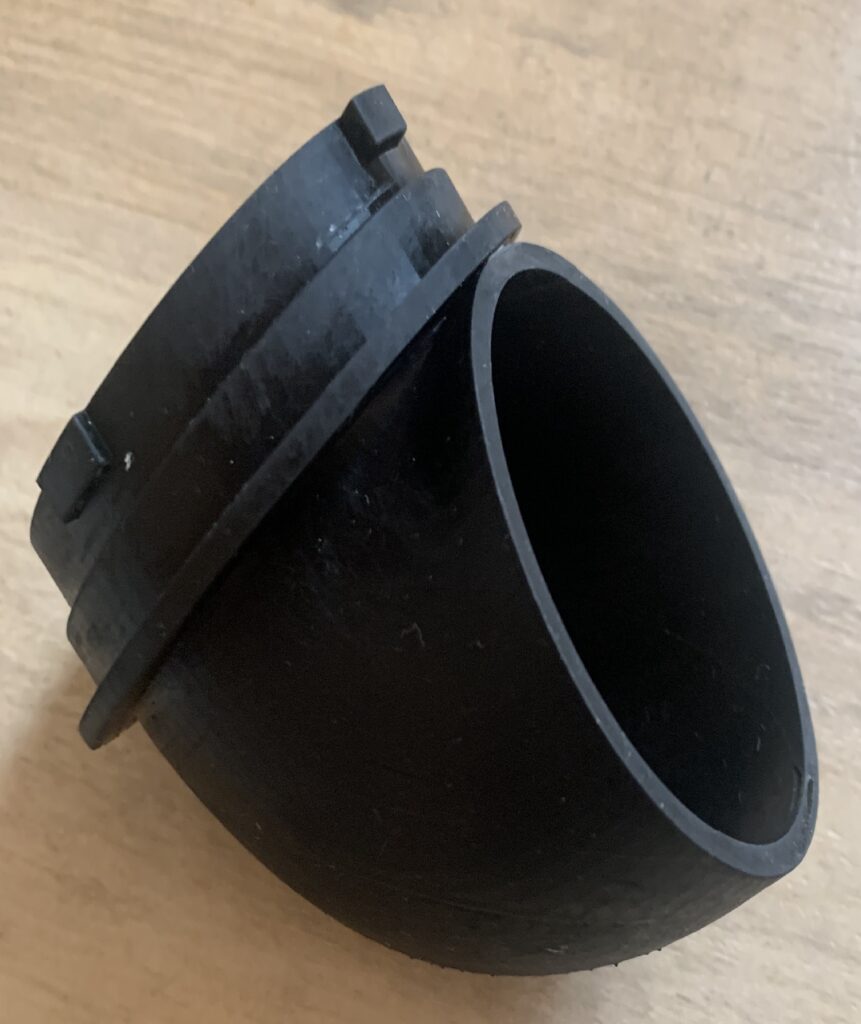

    実際に取り付けてみた結果

    さらに問題発生👇

    • L字が短く防虫ネットが付けられない
    • サイズ合わず固定できない
    • 隙間だらけで気密性ゼロ

    そして肝心の臭いは…

    👉 ちょっとマシ（体感10〜20％）

    正直かなり微妙でした。

    なぜ効果がなかったのか（ここ重要）

    原因はシンプル👇

    ① 排気する力（風量）がない

    自然排気では臭いは外に出ていかない

    ② 気密性が低い

    隙間から普通に漏れる

    じゃあどうすればいいのか（実際に効く構成）

    ここからが本題です。

    今回の失敗で分かった「ちゃんと効く構成」がこれ👇

    ■ ダクトファン（最重要）

    👉 Hon&Guan ダクトファン 75mm

    臭いを強制的に外へ排出する装置。
    これがないとほぼ意味ないレベル。

    ■ ダクトホース

    👉 ダクトホース 75mm×1.5m

    排気の通り道。柔らかくて扱いやすい。

    ■ ホースバンド

    👉 Hon&Guan ホースバンド

    ホースを固定して外さない。

    ■ アルミテープ

    👉 ニトムズ アルミテープ

    地味だけど超重要。
    隙間を潰さないと臭いは普通に漏れます。

    この構成にするとどうなるか

    • 臭い → ほぼ外へ排出
    • 室内 → かなり快適
    • 作業ストレス → 激減

    👉 正直、DIYするよりこっちが確実です

    DIYするならここに注意

    • ダクト径は統一
    • L字は長めに設計
    • FDM（PLA）で作る
    • 気密性最優先

    👉 光造形は非推奨

    まとめ

    今回の結論👇

    • ダクトだけでは臭い対策にならない
    • ダクトファンは必須
    • 密閉しないと意味がない

    そして一番重要なのは…

    👉 風量がすべて

    次回予告

    Bambu Lab のセールでFDMプリンターを購入したので、

    次回は👇

    • FDMでダクト再設計
    • PLAで実用パーツ制作
    • 光造形との違い比較

    をやっていきます。

  • 【3Dプリント臭い対策】ELEGOOレジン3Dプリンター用 屋内排気ダクト（室内側）を自作してみた｜DIY初心者の挑戦

    ■①導入（問題提起）

    レジン3Dプリンターを使っていると、どうしても気になるのが「臭い問題」。

    特に賃貸や室内環境では換気が難しく、臭い対策はほぼ必須レベルです。

    今回はその第一段階として、屋内側（プリンター直結部分）の排気ダクトアダプターを自作しました。

    ■②背景・目的

    今回作るのは、

    👉 ELEGOOレジン3Dプリンターから屋内ダクトへ接続するアダプター

    です。

    目的は以下の通りです。

    • プリンター周りの臭いを局所的に回収する
    • 後段の屋外排気システムにつなげる前提構造
    • 安定したダクト接続を作る

    今回は「室内側の基礎パーツ」という位置づけです。

    ■③設計・準備

    設計では以下を重視しました。

    • ELEGOO本体の排気口サイズにフィット
    • 市販ダクトとの互換性
    • 気密性の確保
    • 将来的に屋外ダクトへ接続できる構造

    3D CADで設計し、まずは確実に取り付けできることを優先しています。

    ■④制作・試作

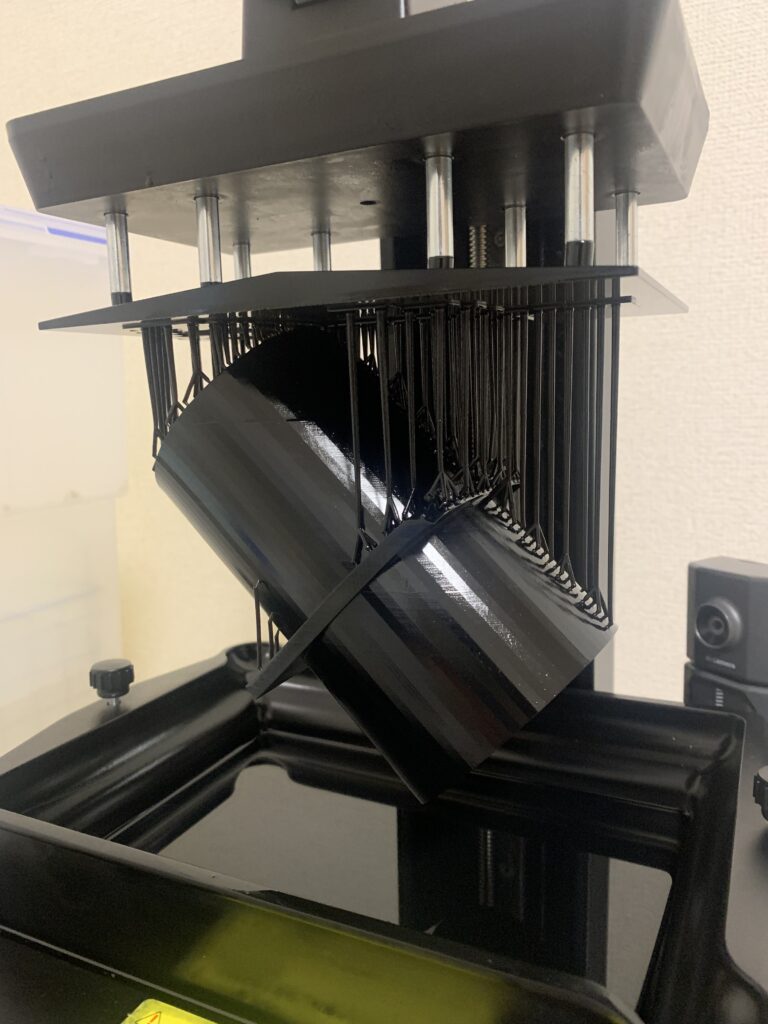

    設計データをもとに3Dプリントを行いました。

    印刷直後はサポート付きの状態ですが、形状としては問題なく出力できています。

    ■⑤問題・失敗（ただし機能問題なし）

    造形後にいくつか気になる点はありましたが、機能的には問題なしのためそのまま採用しています。

    ■発生した内容

    • わずかなダレ（オーバーハング部分）
    • サポート痕の残り

    ただしどちらも

    👉 強度・接続・排気機能には影響なし

    そのため設計変更はせず、このまま運用することにしました。

    ■⑥改善点

    見た目や精度面では以下が改善ポイントです。

    ■造形面

    • サポート位置の最適化
    • ダレ防止の角度調整

    ■設計面

    • 仕上げ精度を上げるための肉厚調整
    • ダクト接続部のより強い固定構造

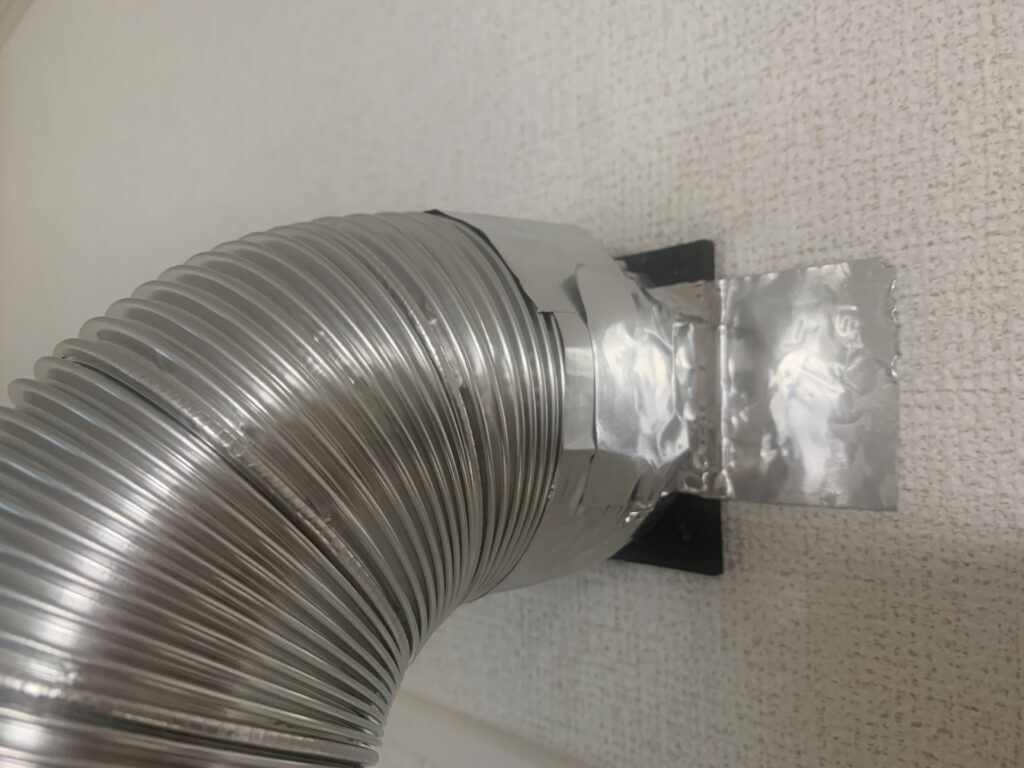

    ■⑦完成・取り付け

    エアコンの排気口に実際に取り付けました。

    結果として、

    • 埋め込み部が少しがたつくためアルミテープで補強
    • ダクト接続は問題なし
    • 屋内排気のベースとしてはまずまずの完成度

    屋外排気システムへの“入口パーツ”として無事製作できました。

    アルミテープで補強しとけば空気が漏れないので安心材料になりますね。

    ■⑧まとめ

    今回は、ELEGOOレジン3Dプリンター用の屋内側排気ダクトアダプターを自作しました。

    結果として、

    • 造形成功
    • ダレ・サポート痕あり（機能問題なし）
    • 屋外排気への前段パーツとして完成

    という形になりました。

    DIY初心者としては「まず使える構造を作る」という目的は達成できています。

    ■⑨次回予告

    次回は今回の続きとして、

    👉 屋外側（エアコン配管穴に接続する排気ダクト）

    を自作し、屋内ダクトと組み合わせて実際に屋外排気システムを完成させていきます。

    今回使用した印刷機：Elegoo Mars 5 Ultra

    その他の機材：洗浄&硬化機

    初心者向け水洗いレジン

    無水エタノール

    あると便利な保護具

    ニトリル手袋

    マスク

    保護メガネ

  • 【3Dプリント臭い対策】ELEGOO用の自家製排気ダクトを作ってみた｜DIY初心者の挑戦

    レジン3Dプリンターを使っていると、どうしても気になるのが「臭い問題」。

    特に室内や賃貸環境だと、換気対策はほぼ必須レベルです。

    今回は、ELEGOO製レジン3Dプリンターの排気口に取り付けるダクトアダプターを自作し、屋外排気できる環境を作る試みを行いました。

    ■ レジン3Dプリンターの臭い対策として「排気ダクト」を検討

    調べてみると、レジンプリンターの臭い対策として

    • 窓からの換気
    • 活性炭フィルター
    • 排気ダクトで屋外排気

    などがよく使われています。

    その中でも一番確実なのが屋外へ直接排気する方法です。

    そこで今回は、ELEGOO製プリンターに対応した排気ダクトアダプターを3Dプリントで自作することにしました。

    市販のダクトやフィルターを使う方法もあります。

    https://amzn.to/4xSpmUv

    ■ DIY初心者でも3D CADなら作れると判断

    DIY自体はほぼ初心者ですが、3D CADでの設計には慣れているため、

    • 排気口の寸法測定
    • 市販ダクトとの接続規格確認
    • 取り付け構造の設計

    を行い、「まずは実際に取り付けられるものを作る」を目標に設計しました。

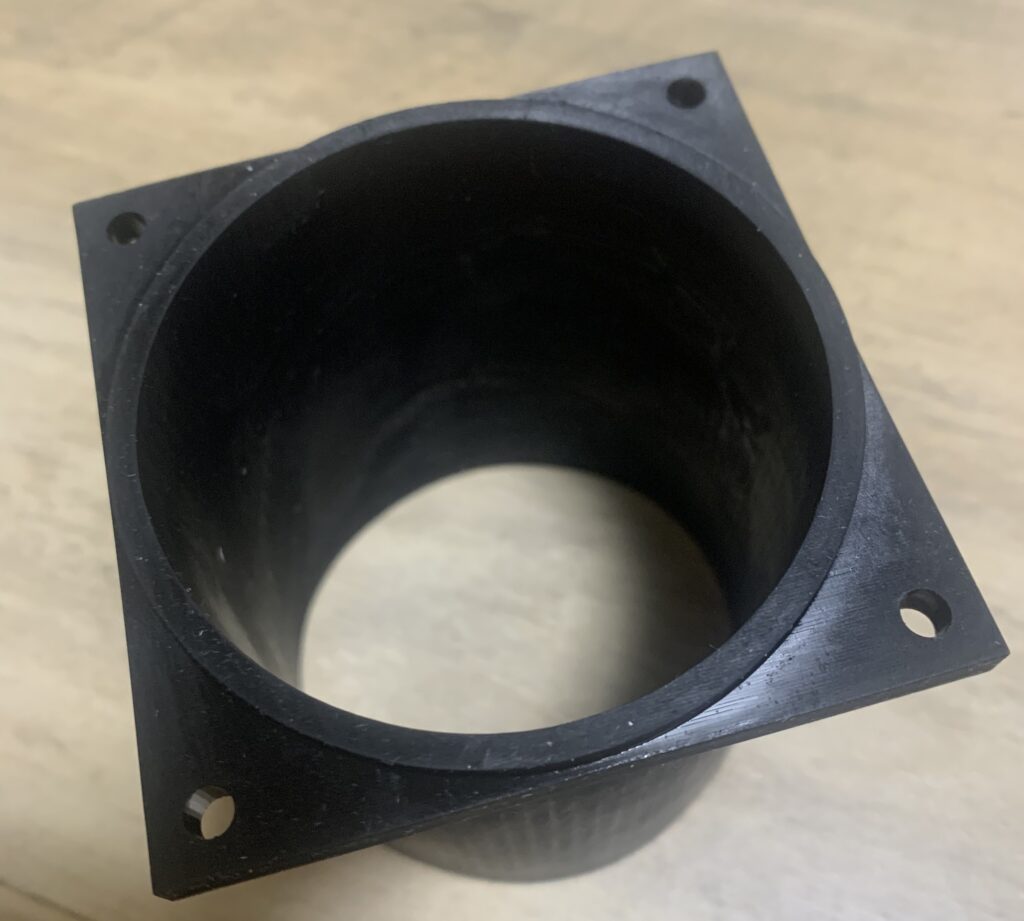

    ■ ELEGOO用 排気ダクトアダプターの試作品が完成

    完成した試作品がこちらです。

    実際に排気口へ合わせてみると、

    • サイズ感：ほぼ問題なし
    • フィット感：狙い通り

    ここまでは順調でした。

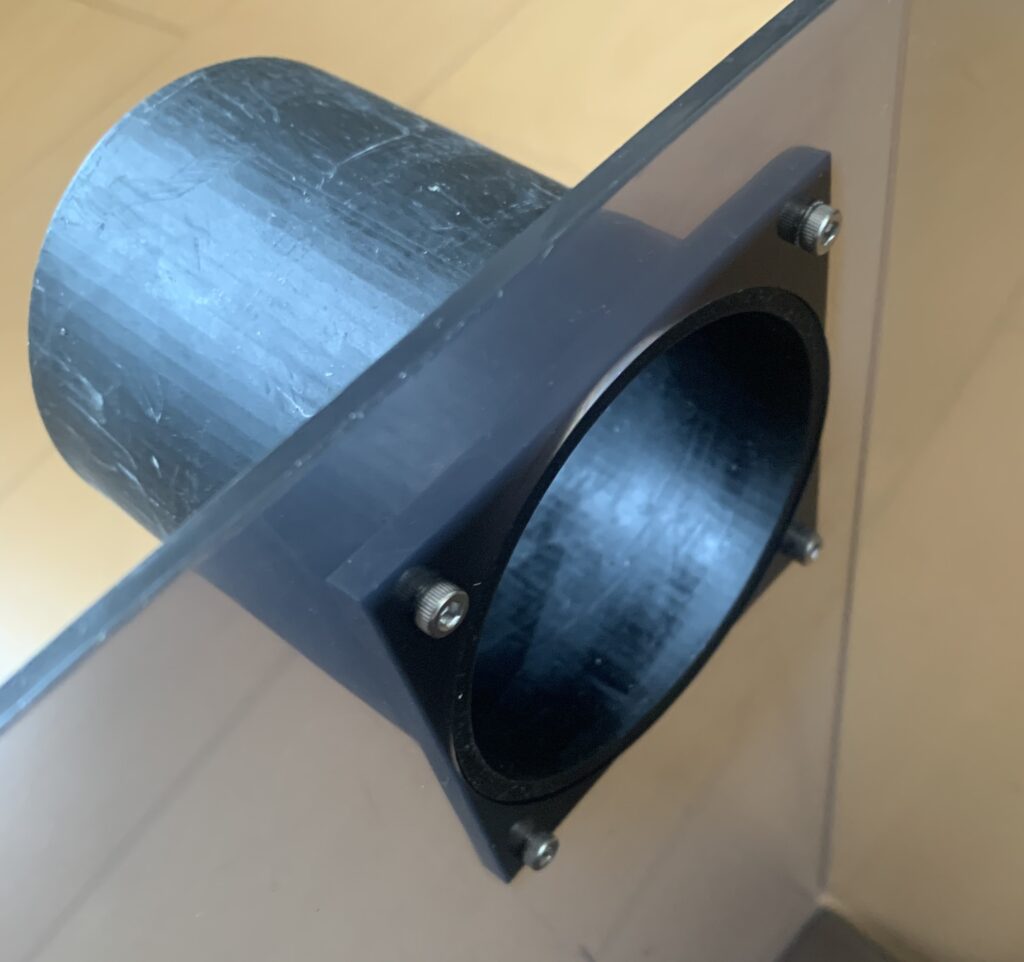

    ■ まさかの取り付け段階で問題発生

    しかし、実際に取り付けようとしたところ問題が発生しました。

    • 固定用ボルトの長さが足りない
    • 適合するナットが手元にない

    結果として、取り付けができない状態に…

    設計自体は問題なかったものの、「取り付け部品の事前確認不足」という初歩的なミスでした。

    後日”M3-10″ボルト&ナットを購入し無事取付完了です。

    DIYでは“作る前の準備”もかなり重要だと実感しました。

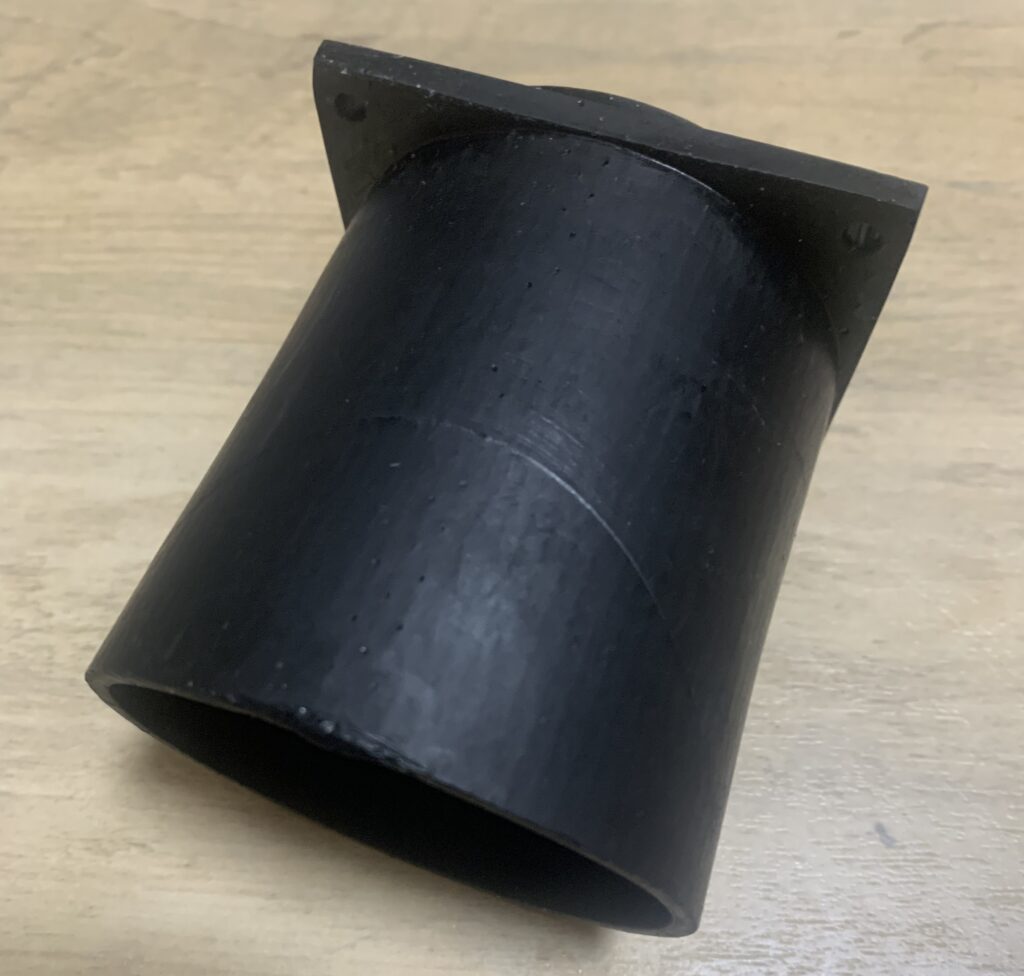

    ■ 3Dプリントして分かった造形上の課題

    試作品としては機能的に問題ありませんでしたが、造形面ではいくつか改善点も見つかりました。

    ● わずかなダレの発生

    一部に軽い垂れ（オーバーハングの崩れ）が発生。

    機能には影響しないものの、見た目の仕上がりは改善余地ありです。

    ● サポート跡が残る

    下側のエッジ部分にサポート除去跡が残りました。

    • サポート配置の最適化が必要
    • 造形方向の見直しで改善可能

    ■ 今回の方針：まずは“使える形”を優先

    今回は精度よりも

    👉「とりあえず実際に使えるかどうか」

    を優先して設計・造形しました。

    そのため、この試作品をベースに実運用しながら改良していく予定です。

    ■ 次回予告

    今回作成したのは「プリンター側のダクトアダプター」です。

    次は、エアコン配管穴への排気ダクト接続パーツの設計と屋外排気の構築を行っていきます。

    さらに実際に使用しながら、

    • ダクト接続方法の最適化
    • 賃貸環境での設置方法
    • レジン臭の低減効果

    なども検証していく予定です。

    ■ 使用した3Dプリンター環境

    • ELEGOO Mars Ultra 5（光造形3Dプリンター）
    • CituBox（スライスソフト）
    • 市販レジン使用

    ■ 初心者が感じた3Dプリントの難しさ

    ① 設定が最重要

    露光時間などで仕上がりが大きく変わる

    ② サポート設計が仕上がりを左右する

    見た目にも直結する重要要素

    ③ 臭い対策は想像以上に重要

    レジン臭は想定以上で対策必須

    ■ 初心者向け注意点

    • 小さいモデルから試す
    • 設定は必ず調べる
    • 換気環境を先に作る

    3Dプリント初心者はまずテストモデルから始めるのがおすすめです。

    https://amzn.to/4uXFzoL

    ■ まとめ

    レジン3Dプリンターは

    👉「簡単そうに見えて、実は奥が深い」

    というのが正直な感想です。

    ただ、自分で設計したものが形になり、環境改善にもつながるのはかなり面白い分野です。

    これから始める場合は、プリンター本体だけでなく、排気対策や消耗品も揃えておくとスムーズです。

    今回使用した印刷機：Elegoo Mars 5 Ultra

    その他の機材：洗浄&硬化機

    初心者向け水洗いレジン

    無水エタノール

    あると便利な保護具

    ニトリル手袋

    マスク

    保護メガネ

  • 【初投稿】3Dプリンター初心者、ゼロから始めてみるブログ

    は【初心者ブログ】3Dプリンターをゼロから始めてみる

    はじめまして。
    このブログでは、3Dプリンター初心者の自分がゼロから試行錯誤していく過程を発信していきます。

    まだ分からないことだらけです。
    でも逆に言えば、「これから始める人と同じ目線」でリアルな情報を残せると思っています。

    ■ このブログを始めた理由

    3Dプリンターに興味を持って調べてみたものの、

    • 情報がバラバラで分かりにくい
    • 専門用語が多くて理解できない

    と感じることが多くありました。

    だからこのブログでは、
    👉 「初心者がつまずいたポイント」や「実際に試して分かったこと」
    を中心にまとめていきます。

    ■ 今使っている環境

    現時点ではこんな感じです👇

    • Elegoo Mars Ultra 5（光造形・レジン3Dプリンター）
    • モデリング：Blender / Autodesk Fusion
    • 洗浄・硬化：現在いろいろ試行錯誤中

    ※賃貸＆スペースが限られた環境で運用しています

    ■ このブログで発信していく内容

    今後はこんな内容を発信予定です👇

    ① 初心者向けの実体験レビュー

    • レジンの違い（匂い・扱いやすさ）
    • 実際に使ってみたリアルな感想

    ② 失敗談・トラブル対策

    • 造形失敗の原因
    • 臭い問題の対策
    • 賃貸での運用方法

    ■ このブログのスタンス

    👉 リアルな試行錯誤の記録

    • うまくいったこと
    • 失敗したこと
    • 無駄だったこと

    全部そのまま書いていきます。

    ■ 最初の目標

    まずは

    👉 「初心者が見ても分かる記事」を10本作ること

    ここを目標にやっていきます。

    ■ 最後に

    もし同じように

    • 3Dプリンターを始めたい人
    • 興味はあるけど不安な人

    がいれば、参考になるような内容にしていきます。

    一緒に成長していけたら嬉しいです。

    👉 次回は
    「３Dプリンターを使用して実際に何かを印刷してみる」
    について書く予定です。
